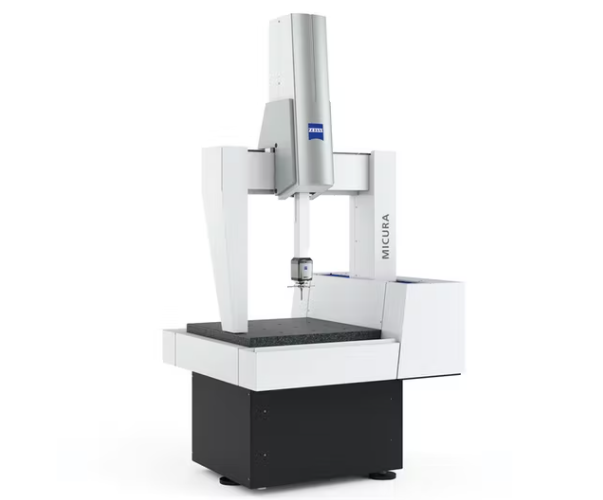

蔡司三坐標測量機的特征：

ZEISS MICURA 是滿足工業生產中新需求的解決方案，其中零件變得越來越緊湊，精度要求也在不斷提高。

1.小而精確

配備蔡司 VAST XT 黃金高端傳感器和導航技術，蔡司三坐標測量機提供測量精度小于一微米的主動掃描。蔡司三坐標測量機展示了它的力量，尤其是在具有狹窄公差的小型復雜零件上，例如用于光學和電子產品的零件。盡管尺寸緊湊，但該系統提供兩個測量體積，500 x 500 x 500 毫米和 500 x 700 x 500 毫米 - 因此遠遠超過同類儀器。

2.精準高速掃描

蔡司 VAST XT 黃金傳感器可實現每秒多達 200 個測量點的高速掃描。因此，除了幾何特征外，還可以在短時間內精確捕獲形狀和位置參數，例如圓度和平面度。傳感器可以配備極小的觸控筆尖,端。zui小的觸控筆直徑僅為 0.3 毫米。

3.自動測量速度

蔡司三坐標測量機標配 VAST 導航器技術。它會自動配置具有保證精度的zui佳測量速度，從而顯著減少測量時間。ZEISS MICURA 在需要更高精確度的區域移動速度稍慢。它在簡單的輪廓或需要較低精度時移動得更快。

VAST navigator 技術還通過切向接近和掃描、螺旋掃描和快速動態測針校準來節省時間。

4.操作和人體工程學

蔡司三坐標測量機配備了重新設計的控制面板。一個顯示器和兩個操縱桿使操作員能夠獨立于計算機控制和編程機器。

該系統易于操作，即使沒有深入的測量機經驗也可以開始測量。花崗巖臺面的壁架允許將控制面板和工具存放在測量范圍之外。

計算機輔助精度：自動補償由于動態引起的慣性效應引起的測量誤差

陶瓷導軌和大軸承座zui大限度地減少了對外部影響的敏感性

蔡司四側空氣軸承確保穩定性和精度

ZEISS MICURA 還為工件配備了兩個溫度傳感器

傳感器的探測力是主動調節的，并且非常低 - 非常適合敏感材料

控制器技術、軟件、傳感器和附加組件由蔡司制造并相互微調

蔡司 MICURA 的技術數據:蔡司探頭系統的測量精度

測量范圍 X/Y/Z

長度測量誤差 E0，單位為 μm

5/5/5 0.7 + 升/400

5/7/5 0.7 + 升/400

蔡司三坐標測量機示例應用程序:

帶有高精度導程和軸承的轉換器和調整單元

具有嚴格公差的活塞和軸

人工髖關節

齒輪

光學鏡頭元件
