蔡司工業CT掃描這項技術是計量領域的新技術。工業 CT 掃描儀可以檢查零件的內部，而不會對零件本身造成任何傷害或破壞。

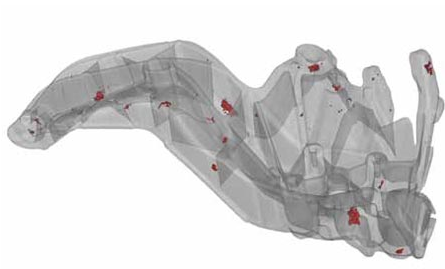

CT代表Computed Tomography，蔡司工業CT零件的CT掃描采用與醫療領域的CT掃描機相同類型的技術——從不同角度獲取多個讀數，并將CT灰度圖像轉換為基于體素的3維點云。在 CT 掃描儀生成點云后，蔡司可以生成 CAD 到零件的比較圖，對零件進行尺寸標注或?qū)α慵M(jìn)行逆向工程，以滿足客戶的需求。

蔡司工業CT的優勢：

1.無損獲取對象的內部結構

2.產生極其精確的內部尺寸

3.允許與參考模型進行比較

4.沒有陰影區域

5.兼容所有形狀和尺寸

6.無需后處理工作

7.出色的分辨率

按定義：斷層掃描

一種通過觀察和記錄撞擊或侵入這些結構的能量波 [x 射線] 對通道的影響差異來生成固體物體內部結構的 3D 圖像的方法。

添加計算機的元素，獲得 CT（計算機斷層掃描）——其中 3D 圖像是由計算機從沿軸制作的一系列平面橫截面圖像構建的。

受認可的 CT 掃描形式是醫療和工業，它們有著根本的不同。在醫用 CT 機器中，為了從不同方向拍攝 X 射線圖像，X 射線單元（輻射源和傳感器）圍繞靜止的患者旋轉。對于工業 CT 掃描，X 射線單元是固定的，工件在光束路徑中旋轉。

蔡司工業CT的內部工作：工業 X 射線和計算機斷層掃描 (CT) 成像

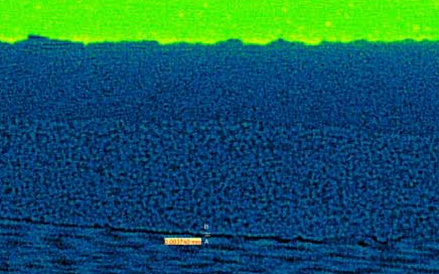

工業 CT 掃描利用 X 射線輻射穿透物體的能力。以 X 射線管為點源，X 射線穿過被測物體到達 X 射線傳感器。錐形 X 射線束產生物體的二維射線照相圖像，然后傳感器以類似于數碼相機中的圖像傳感器的方式對其進行處理。

在斷層掃描過程中，按順序制作數百到數千張二維射線照相圖像——被測對象處于多個旋轉位置。3D 信息包含在生成的數字圖像序列中。使用適用的數學方法，然后可以計算描述工件的整個幾何形狀和材料成分的體積模型。
