壓差法檢漏儀
壓差法檢漏儀
高性能、全接口、彩色顯示器、觸摸屏? 壓力量程最高可達30巴，可支持負壓測試? 分辨率0.1 Pa（0.001毫巴）? 7英寸彩色LCD觸摸屏? 300個測試程序? 支持程序跳轉? 電子調壓閥? PLC的數字輸入/輸出接口、RS232/ RS485串口、PC用USB與以太網接口
T3LD是一款使用壓差法完成泄漏測的創新設備。通過測量被測試產品與基準樣品之間的壓差，可縮短測試時間。
帶有彩色顯示器以及測試實時視曲線的觸屏界面使得可以簡單直觀地編制參數并使用。
高分辨率、高精度的傳感器以及電子調壓閥使得不僅可以進行泄漏測試，還可以進行爆破測試、anquan閥開啟檢查、體積控制、阻塞測試以及“鐘內”測試。
支持條形碼、二維碼掃碼與打印，支持USB存儲器或者以太網記錄測試數據，使得它是現代生產應用中功能齊全的自動化控制儀器。
差壓法
測試節拍基于正在測試的產品與標準件體積之間的比較。被測試的產品內部的壓力穩壓時間減小，而檢測泄漏率的準確度在增加，在很快的時間內獲取了jijia的效果。

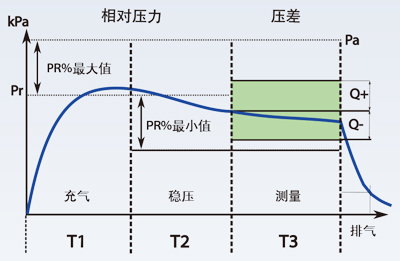

工作原理
測試節拍主要由三個階段構成：
充氣（時間T1）：
將被測試的產品與標準件充氣到測試壓力。
穩壓（時間T2）：
這個階段對于被測試產品內部壓力的穩定是必須的。
泄漏測量（時間T3）：
測量被測試產品與標準件之間的壓差。可將泄漏表達為ΔP或者可計算泄漏（單位：cm3/min或cm3/h）。

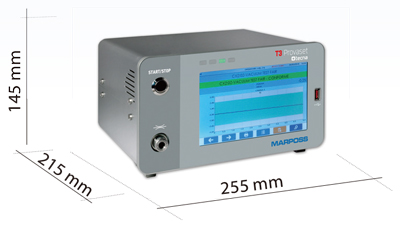

尺寸
規格
| 電源 | 外部24 V DC；或者85÷264 V AC, 35W |
| 氣源要求 | 按照ISO8573-1規定采用干燥、無冷凝、雜質5微米過濾的無油空氣 |
| 傳感器校準 | 由zhuanye人員使用校驗設備按照被校驗儀器信息校驗 |
| A/D轉換器 | 24位 |
| 調壓閥 | 帶有專用壓力傳感器的電子調壓閥，可在顯示器上呈現調整壓力 |
| 按鍵 | 電阻式觸摸屏 |
| 顯示器 | 7英寸彩色TFT LCD觸摸屏 |
| 指示燈 | 4個LED燈（測試階段，合格/不合格結果） |
| 測試計數器 | 合格與不合格的總數，可重置到零 統計選項：平均值、zui小值、zui大值、標準偏差、正態分布、 CP、CPK、每小時生產總量 |
| 聲音報警 | 帶有可編程的嵌入式蜂鳴器 |
| 時鐘 | 日期與時間，帶有超級電容器，斷電可保持7天 |
| 可編程參數 | 300個測試程序，帶有跳轉模式、通用參數、體積計算，泄漏率（單位：cm3/min或cm3/h） |
| PLC連接 | 8個光電耦合輸入與8個光電耦合輸出 每個I/O口均可控制；能夠?qū)ν獠孔詣踊╝nquan光幕等）進行控制而無需PLC |
| 數據接口 | 可配置RS232/RS485串口 USB設備與以太網接口 協議：Modbus RTU、CSV ASCII輸出、條形碼、二維碼、打印機 |
| Staubli? 快速接頭 | 可聯接漏孔的標準接頭 |
| 外殼 | 鋁合金外殼 |
校準服務
每個設備都附有Tecna srl頒發的校準證書。
按照ISO9001guuoji標準要求，必須按照規定的時間間隔對標準件進行校準。
Tecna srl擁有的zhuanye人員與認證儀器，可為用戶提供一整套校準服務。
可選
● 負壓測試
● 2個可編程氣動輸出外部指令（堵頭/標記）
● I/O擴展：添加數字PLC輸入/輸出（8+8）與一條RS232/RS485通信數據線
● 遠程控制與數據采集用額外USB、以太網、Pro bus或CANbus接口
● 實時SPC統計分析
● 管理標簽打印機與條形碼或二維碼掃碼軟件
附件
● 空氣過濾器
● 可接入標準漏孔的史陶比爾快速接頭
● 條形碼、二維碼打印機
● 遠程控制鍵盤
● 帶有響亮聲音警報的3色指示燈
● 密封“鐘”內體積檢查與測試用外部閥門
PC/HMI終端用自定義程序
● 收集與管理測試數據用軟件
● 參數可編程與測試數據SPC分析
● 一經要求可獲取的LabVIEW?用虛擬儀器
